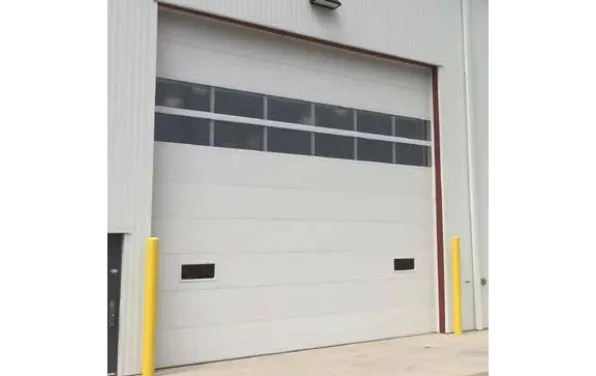

Série Thermatite™

Les systèmes de portes Thermatite offrent une construction encore plus robuste grâce à la technologie Neufoam™, un procédé de moussage continu qui permet d’obtenir des sections sans cavité. L’absence de poches d’air à l’intérieur du panneau garantit une meilleure adhérence de notre isolant au polyuréthane exempt de CFC et de HCFC à la couche d’acier, ce qui prévient le délaminage et assure une intégrité structurelle exceptionnelle. La porte présente un rapport poids-robustesse supérieur (valeur de résistance supérieure) et résiste à la déflexion. Les sections sont munies de barrières thermiques et de deux joints d’étanchéité remplaçables continus afin de réduire les infiltrations d’air. Installées avec nos éléments de quincaillerie de la plus haute qualité, les portes Thermatite sont conçues pour offrir de nombreuses années de fonctionnement sans souci et conviennent pour un large éventail d’applications.

Modèles disponibles

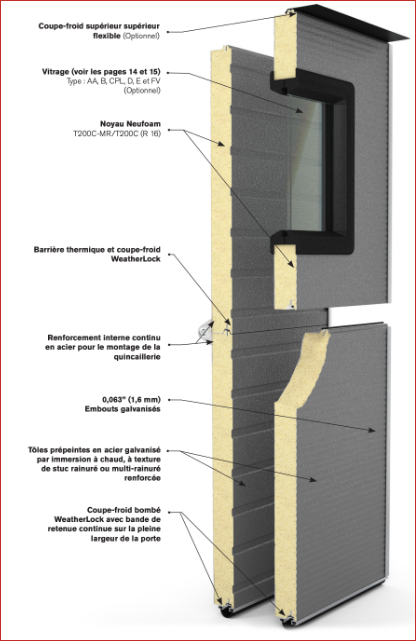

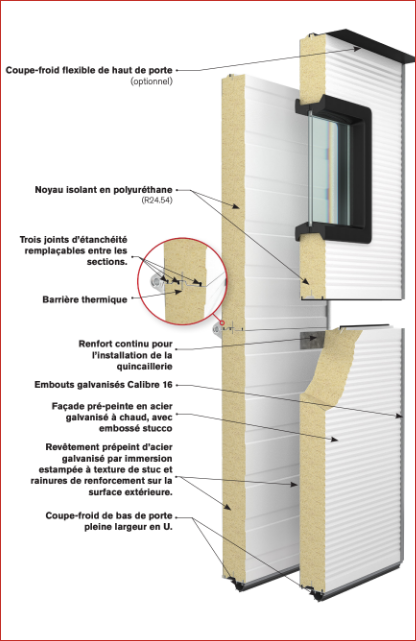

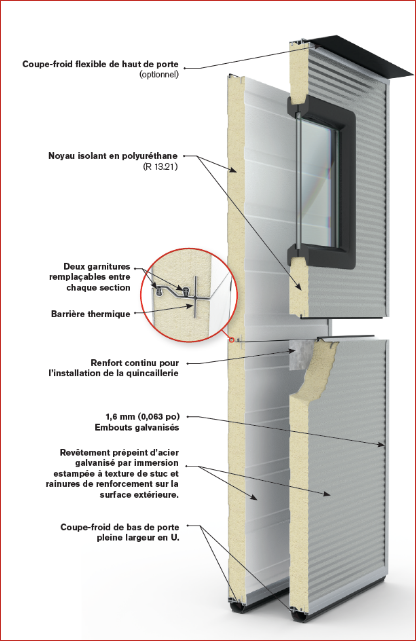

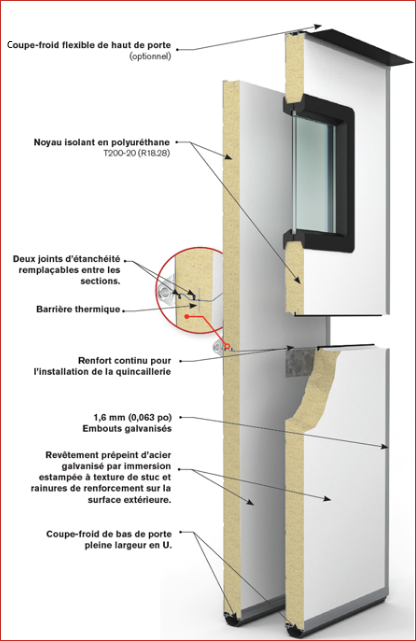

Détail des sections

Épaisseur de section

  • T150-MR/T150 1 1/2 po (38 mm)
  • T175-MR / T175 1 3/4 po (45mm)
  • T200-20 2 po (51mm)
  • T300-MR/T300 (épaisseur totale de la porte) 3 po (76 mm)

Valeur de résistance thermique des sections

  • T150-MR / T150 R 13.21 pi² hF/Btu
  • T175-MR / T175 R 16 pi² hF/Btu
  • T200MR / T200 R 18.28 pi² hF/Btu
  • T200-20 R 18.28 pi² hF/Btu
  • T300-MR / T300 R 24.54 pi² hF/Btu

Profil de surface extérieure

  • T150-MR / T150 Multinervuré / nervuré
  • T175-MR / T175 Multinervuré / nervuré
  • T200MR / T200 Multinervuré / nervuré
  • T200-20 Uni / blanc
  • T300-MR / T300 Multinervuré / nervuré

Épaisseur de surface extérieure

  • T150-MR / T150 0.016 po (0.41mm)
  • T175-MR / T175 0.019 po (0.48mm)
  • T200MR / T200 0.016 po (0.41mm)
  • T200-20 Calibre 20
  • T300-MR / T300 0.019 po (0.48″)

Largeur d’ouverture maximale

  • T150-MR / T150 29 pi-4 po (8941mm)
  • T175-MR / T175 36 pi-2 po (11024mm)
  • T200MR / T200 30 pi-2 po (9195mm)
  • T200-20 38 pi 2 po (11,633 mm)
  • T300-MR / T300 38 pi-2 po (11633mm)

Hauteur d’ouverture maximale

  • Tous les modèles 22 pi (6 706 mm)

Garantie

  • 10 ans contre le délaminage des panneaux
  • 1 an sur les matériaux et la fabrication

Choix de couleurs

  • Blanc
  • Argent
  • Brun

Options de couleur du T200

  • Amande
  • Bronze
  • Brun
  • Ardoise
  • Sable
  • Minerai de fer
  • Argile
  • Café
  • Noir

Système de peinture à deux couches cuite au four sur la face extérieure, apprêt et couche de finition en polyester.

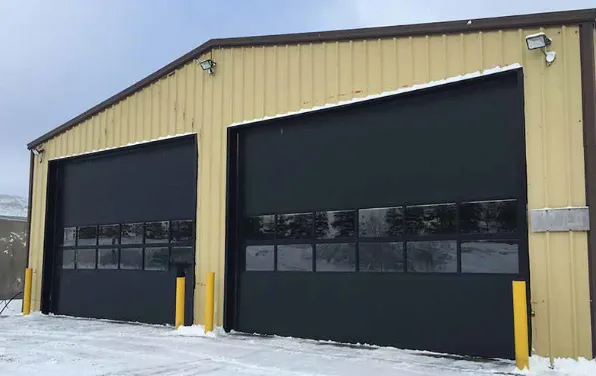

T150-MR / T150
Blanc/Brun/Argent

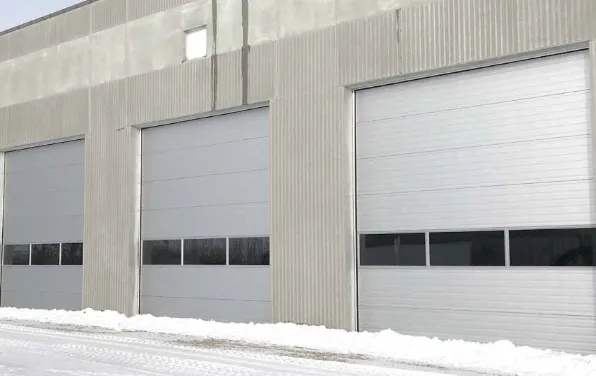

T175-MR / T175
Blanc/Brun/Argent

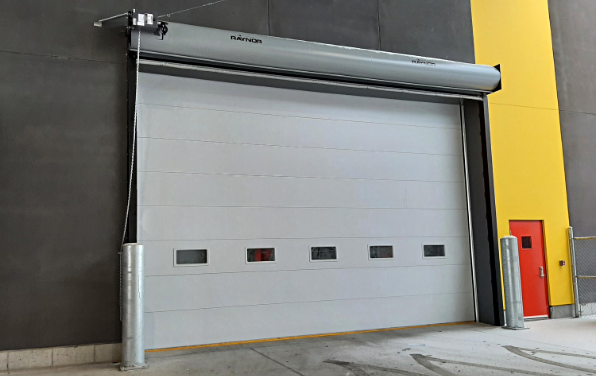

T200-20
Blanc

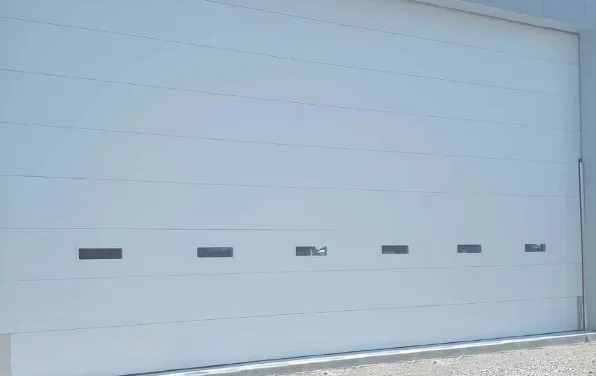

T300-MR / T300A
Blanc

Vitrage optionnel

Type B

  • Dimensions globales : 24 po x 6 po (610 mm x 152 mm)
  • Couleurs de cadre : Noir, Blanc
  • Description : Unité scellée en verre clair dans un cadre moulé.

Type CPL

  • Dimensions globales : 24 po x 8 po (610 mm x 203 mm)
  • Couleurs de cadre : Noir, Blanc, Brun
  • Description : Unité scellée en verre clair dans un cadre moulé.

Type AA

  • Dimensions globales : 26 po x 13 po (660mm x 330mm)
  • Couleurs de cadre : Noir, Blanc
  • Description : Unité à vitrage double en acrylique dans un cadre moulé.

Type E

  • Dimensions globales : 24 po x 12 po (610mm x 305mm)
  • Couleurs de cadre : Noir, Blanc, Brun
  • Description : Unité scellée en verre clair dans un cadre moulé.

Type D

  • Dimensions globales : 34 po x 16 po (864mm x 406mm)
  • Couleurs de cadre : Noir, Blanc
  • Description : Unité scellée en verre clair dans un cadre moulé.

Type FV

  • Dimensions globales : Pleine largeur
  • Couleurs de cadre : N/A
  • Description : Section avec vitrage en aluminium à grande visibilité – blanc, fini anodisé transparent; verre acrylique, polycarbonate, ordinaire ou trempé de 1/8 po (3 mm) d’épaisseur, (6 mm), ou vitrage scellé ou en verre trempé de ½ po (13 mm) d’épaisseur.

Quincallerie

Quincallerie standard

Coupe-froid

Le coupe-froid bombé à bande de retenue pleine longueur réduit les infiltrations d’air et assure l’étanchéité aux intempéries à la base de votre porte.

Armature

Les portes sont conçues pour supporter les charges dues au vent précisées dans la norme ANSI/DASMA 108. Des armatures linéaires sont fournies selon les dimensions de la porte. D’autres armatures peuvent être obtenues pour les applications nécessitant une charge due au vent supérieure.

Rail

Laminé à partir d’acier galvanisé commercial. Rails verticaux inclinés pour assurer l’étanchéité contre les intempéries. Rail horizontal courbé disponible avec un rayon de 12 po (305 mm) ou avec le rayon habituel de 16 po (406 mm).

Supports de rail

Boulonnés, réglables sur place, à nervures de renforcement, estampés, en acier galvanisé commercial de 0,123 po (3,1 mm) d’épaisseur.

Contrepoids

Ressorts de torsion hélicoïdaux en fil pour ressort trempé à l’huile, stabilisés, minimum de 10 000 cycles. Tambours rainurés en aluminium coulé sous pression. Câbles d’aéronef galvanisés souples de 7 x 19 avec facteur de sécurité de 5:1. Capacité plus élevée disponible sur demande.

Angle horizontal

72 po (1 829 mm) de long ou 90 po (2 286 mm) pour quincaillerie de 3 po.

Charnières

Linéaires, en acier zingué de 0,078 ou 0,106 po (2 ou 2,7 mm) d’épaisseur avec embossages conçus pour résister à des charges supérieures et assurer une plus grande stabilité, offrant ainsi un rendement amélioré.

Porte-galets supérieur

En acier zingué conçu pour offrir une stabilité accrue, réglable sur place pour assurer l’étanchéité contre les intempéries.

Supports de galets

Linéaires, en acier zingué de 0,078 ou 0,106 po (2 ou 2,7 mm). Conception graduée pour assurer l’étanchéité contre les intempéries.

Arbres

Tube de 1 po (25 mm) de diamètre arbre claveté pleine longueur de 0,078 po (2 mm) ou 1/8 po (3 mm) pour le mur ou arbre claveté en acier galvanisé laminé à froid pleine longueur de 1 po (25 mm) de diamètre.

Plaques de recouvrement

Pleine hauteur, en acier galvanisé, avec roulements boulonnés.

Serrure

De type pêne à coulisse intérieur.

Fixations

Zinguées

Quincaillerie optionnelle

  • Garniture de seuil et poignée de levage en PVC mixte
  • Orifice d’échappement : 3 po (76 mm)/4 po (102 mm)/5 po (127 mm) de diamètre
  • Bande d’étanchéité souple supérieure pleine largeur
  • Barrière thermique pleine hauteur et bande antifriction pour embouts galvanisés
  • Traverses d’extrémité en aluminium avec joint-balai pleine hauteur (remarque : pour T175-MR, T175, T175-20 uniquement)
  • Seuils de porte : Seuil de porte en quatre sections de 32 po x 80 po (813 mm x 2 032 mm) disponible pour les portes jusqu’à 16,2 pi (4 928 mm)(remarque : *14,2 pi (4 381 mm) pour T150 et T200A)

Comparaison

T175 T150 T200 T200A T200C T300 T200-20
Matériau de surface Acier Acier Acier Aluminium Acier Acier Acier
Largeur de la porte (max. recommandé) 36′-2″ (11 024 mm) 29′-4″ (8941 mm) 30′-2″ (9 195 mm) 24′-2″ (7366mm) 24′-2″ (7 366 mm) 38,2″ (6706mm) 36′-2″ (11 024 mm)
Hauteur de porte (max) 22′ (6706mm) 22′ (6 706 mm) 22″ (6706mm) 22′ (6706mm) 22 (6706mm) 22″ 706 mm) 22′ (6706mm)
Épaisseur de section 1.75″ (45 mm) 1,5″ (38 mm) 2″ (51 mm) 2′ (51 mm) 2″ (51 mm) 3″ (76 mm) 2″ (51 mm)
Joint de section 0,25″ (6 mm) Joint avec chevauchement 0,25″ (6 mm) Joint avec chevauchement 0,25″ (6 mm) Joint avec chevauchement 0,25″ (6 mm) Joint avec chevauchement Languette et rainure Languette et rainure 0,25″ (6 mm) Joint avec chevauchement
Valeur de résistance thermique (calculée) 16,00 13,21 18.28 18.28 18,28 24,54 18.28
Épaisseur de la couche extérieure 0,019″ (0,48 mm) 0,016″ (0,41 mm) 0,016″ (0,41 mm) 0,025″ (0,64 mm) 0,016″ (0,41 mm) 0,016″ (0,41 mm) 0,037″ (0,94 mm)

Renseignements supplémentaires

Obtenez des spécifications détaillées par modèle, notamment les fichiers de CAO, les spécifications SpecWizardsMD ainsi que des informations relatives aux crédits LEED.
